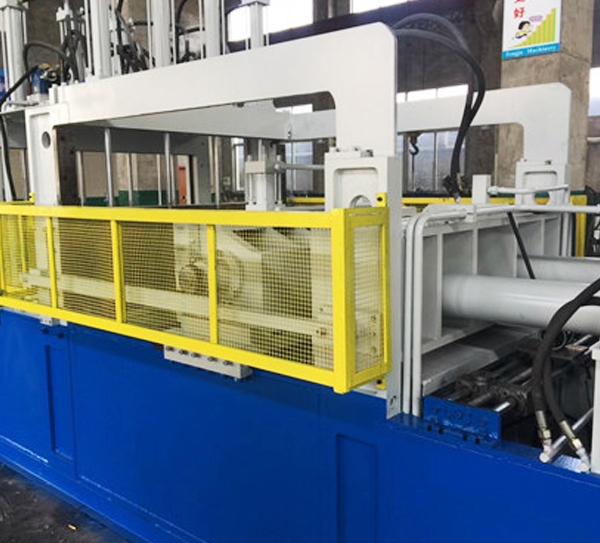

LBW1300-400立柱式波纹片成型机介绍

波纹片自动焊接机厂家对于LBW1300-400立柱式波纹片成型机介绍：

1、型号/名称：LBW1300-400立柱式波纹片成型机

2、标准配置：台湾品牌PLC而已触摸屏数字自动控制加手动控制方式。

3、液压部分：电机功率15KW，压力可调。有效总流量大于100L/min，配水冷装置。

4、该产品主要组成部件有放料架、导向机构、液压成型、液压剪断等，该产品的床身、推板、尾板均为全钢板焊接结构、闸模剪断龙门为铸造机构。

5、导向部分采用滚动的结构，在机床的整个长度方向上设有三处导向定位，导向宽度可调，调节方式为左右旋丝杆自定心方式，调节范300-1300mm。进料侧有液压压料进给装置，可根据程序设定液压夹紧，送料或松开。

6、液压成型部件主运动导向（前后运动）的导轨采用钢轨，模板的上下运动采用钢轨，精度及稳定性较佳。

7、剪板机构采用剪板机结构，剪板机构独立；剪板机构的位置可调整，满足剪切长度要求。

8、放料架采用手动胀芯式主动放料结构，可夹紧卷料并定心。适应卷料内径为460~520mm，卷料宽度1300mm。可载重5吨。

9、设备具有安全保护装置，多处高有急停按钮，可以实现在不同位置的急停操作，另有过载保护功能。
