波纹片成型机为我公司在吸收消化德国乔格线的基础上，自主研发的新一代波纹板成型机。成型速度快，效果好。采用编码器定位，波距，波高，波数，触摸屏设定，调节方便，效率与质量均高于同类产品。

产品特点

1、该设备主要由放料机、导向机构、液压成型、液压剪断、自动焊接等部件组成，床身为全钢板焊接结构。

2、放料架采用液压自动胀芯式主动放料结构，可自动夹紧卷料并定心；并带压料臂可防止卷料散开。适应卷料内径，卷料宽度，可载重6吨。放料启停有光电检测开关控制。另设有开卷送料压辊，此辊安装在一个摆臂上，通过油缸使摆臂摆动从而使开卷机送料压辊压向主轴上的料卷，保证卷料在旋转过程中部松散。

3、导向部分采用两边滚动的结构，在机床的整个长度方向上设有三处导向定位，导向宽度可调,调节方式为左右旋丝杆自定心方式,。进料侧有液压压料装置，可根据程序设定夹紧,送料或松开。

4、液压成型部件主运动导向（前后运动）的导轨采用HGH45直线滚动导轨，模板的上下运动采用钢轨。；后模板（压住材料后不前后运动的模板）处设有可调支撑，可在成型不同宽度的波纹板时调节支撑点。

5、液压剪断部件用于波纹板得切断并折出90°翻边。剪刀上下运动由电磁阀控制，另加齿轮齿条同步机构。剪刀可以在前后方向移动（行程为200mm），以便在成型机继续工作时跟随并定位于两组波纹板间的要求位置。且可以根据不同产品的要求，选择折边或不折边。

6、波纹片自动焊机：在此单机上完成波翅端头焊接。主要包括两个可调幅宽的滑台组成，每个滑台上装有一条传送链、波纹板定位机构，一对焊钳口、一套焊枪及其行走机构和一套加强杆定位夹紧机构。另配两台气体保护焊机。两滑台分别装在两侧的滚动导轨上，通过幅宽调整手轮转动左右旋丝杠，传动滑台对中移动以适应不同宽度的波纹板。焊枪行走机构是由伺服电机驱动的，波纹板定位、焊钳口及加强杆定位夹紧机构均由气缸驱动。

主要技术参数：

钢板宽度 300-1500 mm

钢板厚度 0.5-2 mm

加工后波高 30-480 mm (可根据客户图纸定制)

波纹节距 ≥45mm

成型速度 2~3波/分钟

带加强筋 是

波距误差 ±0.3mm

波形垂直度 90±1度

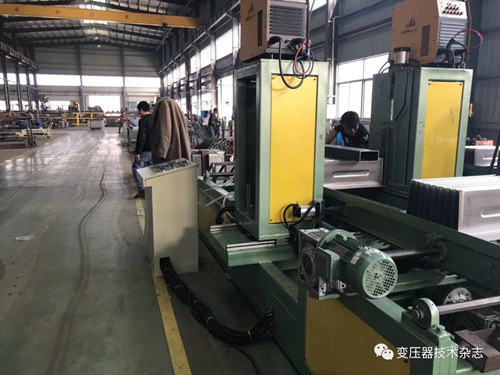

波纹片焊接机是对波纹翅片两头封口的焊接，设备采用PLC控制，具有效率高、效果好，容易操作的特点。可以大大提高变压器波纹油箱的焊接生产效率,明显降低劳动力成本，提高产品质量。

主要技术参数：

额定功率： 28KW

额定速度：2-3片/分

波高范围：40~400mm

波宽范围：300~1300mm
